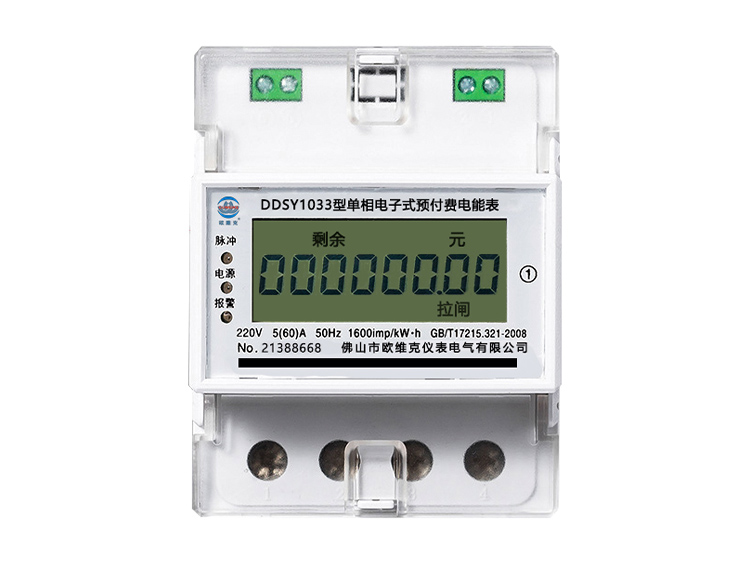

4P导轨单相预付费表
电能表系列导轨式单相预付费电能表主要用于频率在45~65Hz范围内的单相网络的电能管理领域。可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。仪表内置大功率继电器（80A）可实现本地分、合闸操作，从而实现预付费功能；用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。
导轨式单相预付费电能表为直接输入型电能表，最大输入电流80A。
产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。
详细描述
主要功能
|
名称 |
说明 |
配置 |
|
参数测量 |
U、I、P、F等 |
标配 |
|
电能计量 |
单相电能计量 |
标配 |
|
费控 |
IC卡或远程费控，先交费后用电，内置继电器实现本地分合闸 |
标配 |
|
过负荷保护 |
实时检测功率值，如果大于门限值自动跳闸，排除故障点并插入售电卡后恢复供电 |
标配 |
|
显示 |
7位段码LCD分页轮显 |
标配 |
|
通信 |
RS485接口，Modbus-RTU协议 |
选配 |
|
恶性负载控制 |
检测瞬间阶跃功率，如果大于设定值自动跳闸，移除恶性负载并插入继电器合闸卡或发送合闸指令后恢复供电 |
选配 |
技术参数
|
项目 |
技术指标 |
|
电能精度等级 |
1.0级 |
|
电能计量范围 |
0~99999.9KWh |
|
额定电压 |
AC110V AC 220V |
|
电流规格 |
1.5(6)A、5(20)A、10(40)A、20(80)A、
|
|
工作电压 |
正常：0.9~1.1Un 极限：0.7~1.2Un |
|
参比频率 |
45~65Hz |
|
启动电流 |
0.004Ib |
|
功耗 |
≤5VA |
|
脉冲输出 |
脉冲宽度：80±20ms 光耦隔离输出 |
|
数字通讯 |
RS485接口，Modbus-RTU协议，波特率9600bps，无校验 |
|
温度范围 |
-10℃~+55℃ |
|
相对湿度 |
≤95%无凝露 |
|
外形尺寸 |
76×93×76 |
产品规格
|
产品系列 |
精度等级 |
额定电压 |
电流规格 |
脉冲常数 |
|
导轨式单相预付费电能表 |
1.0 |
AC 110V AC 220V *380V电表暂不支持订做 |
1.5（6）A
|
6400imp/kwh |
|
导轨式单相预付费电能表
|
1.0 |
AC 110V AC 220V *380V电表暂不支持订做 |
5（20）A
|
1600imp/kwh |
|
导轨式单相预付费电能表
|
1.0 |
AC 110V AC 220V *380V电表暂不支持订做 |
10(40)A
|
1600imp/kwh |
|
导轨式单相预付费电能表 |
1.0 |
AC 110V AC 220V *380V电表暂不支持订做 |
20(80)A
|
1600imp/kwh |

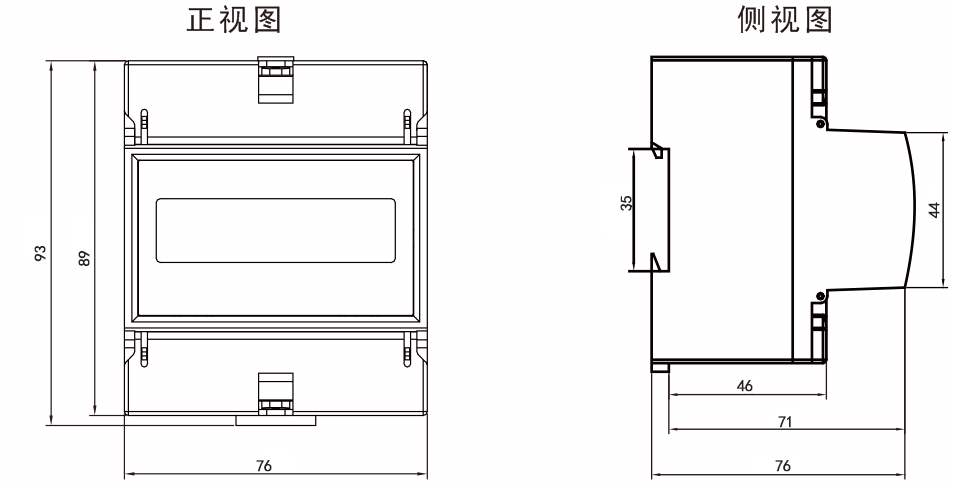

产品尺寸
